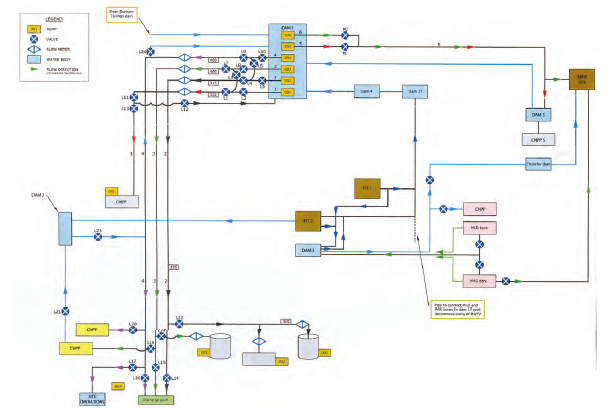

某露天礦場需要考慮三處大型設施中的水資源集中管理和水資源重復利用問題，經過選型和估算，決定建立一個可處理二百萬立方米的水處理設施。示意圖如下：

為了滿足設計要求，水處理設施采用6臺500KW的水泵，輸入電壓為11KV，水泵驅動電壓415V。同時，水處理設施要考慮周邊的其他設施和居民的使用。這要求諧波失真水平（THDU）必須達到11千伏時低于0.9115%。綜合考慮性能和成本后，項目最終采取了偉肯變頻器的低諧波能量再生變頻柜解決方案。

偉肯NXC低諧波能量再生型變頻柜可完美應用于各種具有高等級功率質量要求的領域。該系列產品不僅能夠實現真正的低諧波驅動,同時還擁有回饋制動功能及用于輸出功率最大化的升壓功能。在正確安裝的條件下，可全面滿足IEEE-519 G5/4諧波標準。超低的電流總諧波失真(THDI)可有效降低輸入電流，因而可以使用更小規格的變壓器，保護裝置和電源電纜。并可利用6脈沖變壓器替代12或18脈沖變壓器，從而有效降低項目投資費用。

主要特性

總電流諧波失真小于5%
高效能量回饋
功率因數可調
結構緊湊，選件豐富

功能和優點：

無需額外設計、建造或添加冷卻風扇，降低投資成本。
控制單元拆裝方便，鍵盤可插拔，以縮短調試和維修時間。
配置安裝導軌和拉出式夾具，方便操作和維修。
堅固耐用，設計經過形式測試，可降低維護成本。

方案實施后，該項目6 x 500KW驅動器在415V情況下總諧波失真度低于1.34%，轉換為11千伏時THDU為0.67%，遠低于0.9115%的要求。
